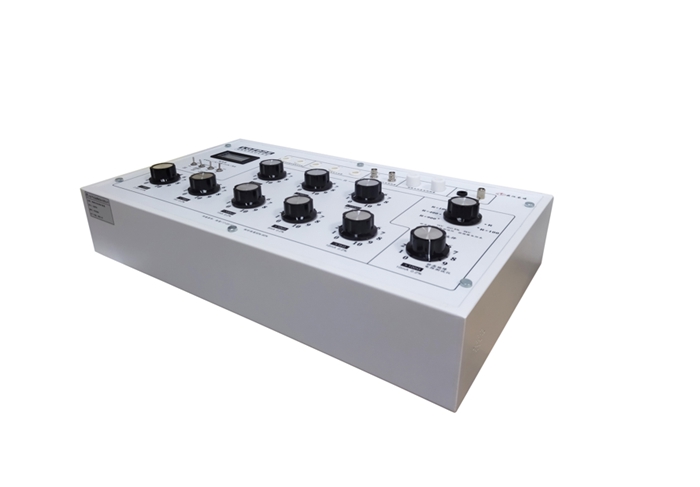

LGZ92E绝缘电阻表检定装置
一、技术指标
1. 等级及工作电压（电流）
1.1 电阻输出部分
1.1.1 可调电阻（共用电阻）部分
2. 调节范围
2.1 用作检定绝缘电阻表标准时调节范围为100Ω～200GΩ
2.2 用作检定高绝缘电阻测量仪标准时调节范围为1kΩ～1.00TΩ
3. 电压测量部分
3.1 量 程:
检绝缘电阻表量程： 1KV DC、5kV DC
检高绝缘电阻测量仪量程：100V DC，1KV DC
3.2 准 确 度: ±1 % 读数±0.2 %满度
3.3 显 示: 四位半、液晶显示
3.4 供电电源:DC 9 V
3.5 峰值电压测量回路满足JJG622-97检定规程中图3的要求
4. 使用环境条件
4.1 参 考 温 度 范 围： 20～25℃
4.2 标称使用温度范围： 18～28℃
4.3 参 考 相 对 湿 度： 40%～60%
4.4 标称使用湿度范围： 25%～70%
5. 电阻变差极限
在参考条件下，由单一影响量发生变化引起的变差：
|
影 响 量 别 |
标称使用范围 |
允许的变差 |
|
环 境 温 度 |
18～28℃ |
a/2 % |
|
相 对 湿 度 |
25%～70% |
≤10GΩ a/2 % ＞10GΩ a% |
|
工 作 电 压 |
（1～1/5）标称电压 |
≤10GΩ a/2 % ＞10GΩ a% |
a为高压高阻箱电阻盘准确度等级
6. 绝缘电阻
检定装置中电阻输出部分的电路和与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1GΩ。
7．绝缘强度
检定装置中电阻输出部分的电路与测试用参考接地点之间应能承受频率为45～65Hz 的实际正弦波交流电压11kV并历时1min的试验而无击穿与飞弧现象。
8．电阻输出端的残余电阻＜0.1Ω，其变差＜0.01Ω。
9．外形尺寸： 575mm×330mm×140mm
10．重 量： 7kg
LGZ92F绝缘电阻表检定装置
简明技术指标：满足JJG1005-2005电子式绝缘电阻表检定规程
阻值达1T
工作电压5KV
最优准确度:0.1级
LGZ92G绝缘电阻表检定装置
简明技术指标：满足JJG1005-2005电子式绝缘电阻表检定规程
阻值达2T
工作电压10KV
最优准确度:0.1级
